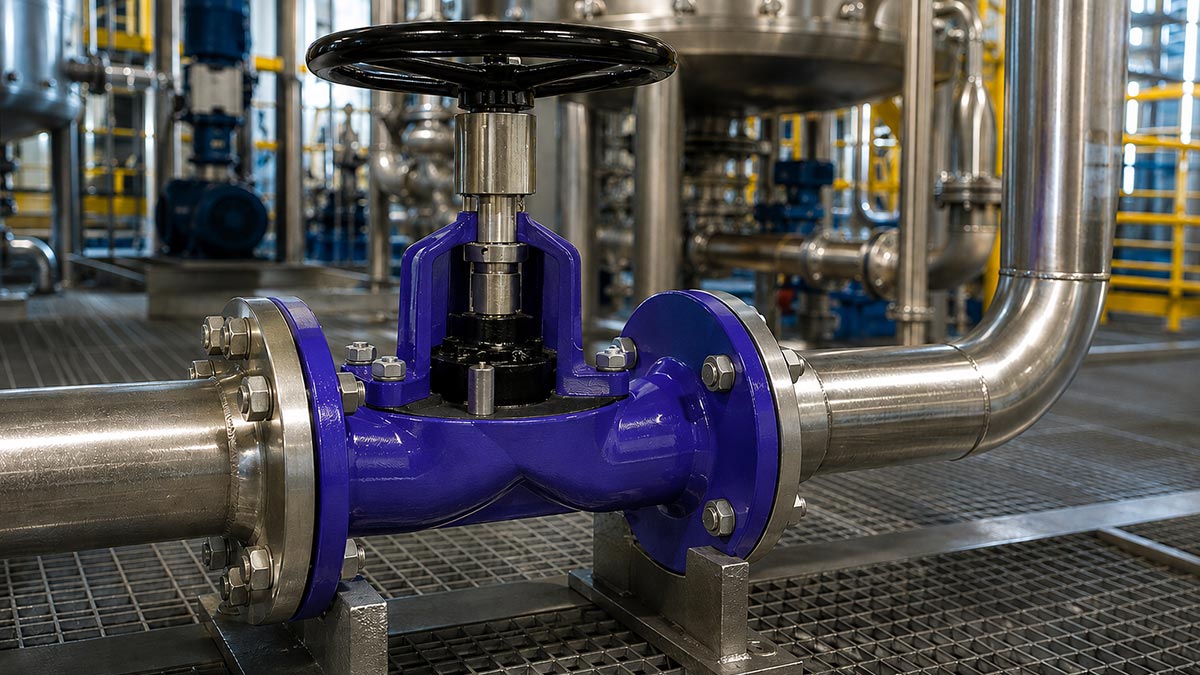

Válvula de Diafragma Tipo A: Guia Completo sobre a Válvula Angular CIVA® da Valmaster

Soluções de engenharia para o controle de fluidos corrosivos e abrasivos.

Conheça a Válvula de Diafragma Tipo A (passagem angular) da Valmaster/CIVA. Vantagens, aplicações industriais, materiais, manutenção e especificações técnicas. Guia completo para engenheiros e profissionais de manutenção.

A Válvula de Diafragma Tipo A representa uma das soluções mais robustas e consagradas no cenário industrial brasileiro, com uma trajetória de sucesso que ultrapassa 60 anos. Originalmente desenvolvida para atender às demandas mais rigorosas de controle de fluxo, esta válvula consolidou-se como padrão de confiabilidade em processos que envolvem fluidos críticos. A linha CIVA®, reconhecida pela sua excelência técnica, oferece no modelo Tipo A uma resposta eficiente para desafios de engenharia que exigem estanqueidade absoluta e resistência superior.

Nos processos industriais modernos, a escolha do componente de controle de fluxo adequado é determinante para a produtividade e segurança operacional. A válvula de diafragma angular destaca-se como a opção mais versátil da linha, sendo capaz de operar com precisão em ambientes onde outras válvulas falham prematuramente. Seja lidando com substâncias altamente corrosivas ou polpas abrasivas, o design inteligente da Valmaster/CIVA garante que o mecanismo de acionamento permaneça preservado, prolongando significativamente a vida útil do equipamento.

1. O que é a Válvula de Diafragma Tipo A?

A Válvula de Diafragma Tipo A é um dispositivo de controle de movimento linear que utiliza um design de passagem angular, também conhecido tecnicamente como weir type ou tipo vertedero. Este projeto específico é caracterizado por uma elevação interna no corpo da válvula, contra a qual o diafragma é pressionado para interromper o fluxo.

Historicamente, este conceito foi inventado por P.K. Saunders há mais de seis décadas, revolucionando a forma como a indústria lida com fluidos difíceis. No Brasil, a marca CIVA® iniciou a fabricação desses componentes sob licença da Saunders, mantendo os rigorosos padrões internacionais de qualidade. Atualmente, a fabricação e comercialização desta linha é exclusividade da Valmaster Indústria e Comércio de Válvulas Ltda, que detém o know-how técnico para a produção de toda a gama de modelos e peças de reposição originais.

A característica fundamental que define a válvula de diafragma Valmaster é o seu diafragma flexível. Este componente atua como uma barreira física impenetrável, separando completamente o fluido processado de todas as partes móveis do mecanismo de acionamento (vástago, buchas e volante). Isso elimina a necessidade de engaxetamentos e evita que o fluido contamine o ambiente ou danifique os componentes internos da válvula.

2. Como Funciona a Válvula de Diafragma Angular?

O princípio operacional da válvula de passagem angular é elegante em sua simplicidade e eficácia. O fechamento ocorre quando o diafragma flexível é comprimido contra o vertedero (weir) integrado ao corpo da válvula. Ao girar o volante, o compressor interno desce, forçando o diafragma a moldar-se perfeitamente à geometria do corpo, garantindo uma vedação hermética.

Diferente de outros modelos, a Tipo A possui um curto percurso do diafragma. Esta característica é vital, pois reduz o estresse mecânico sobre o elastômero durante os ciclos de abertura e fechamento, resultando em uma vida útil consideravelmente maior para o componente de vedação. O acionamento é projetado para ser rápido e eficiente, permitindo uma resposta ágil às necessidades do processo.

Para facilitar a gestão operacional, a válvula conta com um indicador amarelo de posição. Este dispositivo visual permite que os operadores identifiquem, mesmo à distância, se a válvula está aberta ou fechada. Além disso, o vástago de acionamento é permanentemente lubrificado e permanece isolado do meio ambiente por uma capa protetora, o que impede a entrada de contaminantes externos e garante uma operação suave ao longo dos anos.

3. Principais Características Técnicas

A Válvula de Diafragma Tipo A da Valmaster/CIVA é projetada com foco em performance e durabilidade. Suas especificações técnicas refletem décadas de aprimoramento contínuo.

Design de Passagem Angular: Proporciona um fluxo suave e aerodinâmico, minimizando turbulências internas.
Mínima Perda de Carga: A geometria interna é otimizada para oferecer a menor resistência possível à passagem do fluido.
Ausência de Engaxetamento: O isolamento total pelo diafragma elimina o ponto mais comum de vazamentos em válvulas convencionais.
Comando Lubrificado: O mecanismo interno recebe lubrificação permanente de fábrica, dispensando manutenções frequentes no cabeçote.
Vedação Hermética: Garante 100% de estanqueidade, atendendo aos mais rigorosos padrões de segurança ambiental e operacional.
Dualidade Funcional: Apresenta excelente desempenho tanto em serviços de regulagem fina quanto em operações ON-OFF.

4. Vantagens da Válvula Tipo A

A adoção da válvula de diafragma para fluidos abrasivos e corrosivos da Valmaster traz benefícios tangíveis para a planta industrial:

Hermeticidade absoluta: O diafragma flexível garante vedação 100%, eliminando fugas para a atmosfera ou passagem indesejada de fluido.
Longa vida útil do diafragma: O projeto de curto percurso reduz drasticamente o desgaste por fadiga do material.
Manutenção simples e econômica: A substituição do diafragma pode ser realizada sem a necessidade de remover o corpo da válvula da tubulação.
Peças intercambiáveis: A padronização dos componentes CIVA® permite a redução de custos com estoque de peças de reposição.
Mecanismo isolado do fluido: O diafragma protege o atuador e o vástago contra a ação química de fluidos corrosivos ou o desgaste de partículas abrasivas.
Versatilidade total: Eficaz com fluidos corrosivos, abrasivos, lamas, polpas, sólidos em suspensão e fluidos com tendência a cristalização.
Baixa perda de carga: O design sem recessos ou cavidades evita o acúmulo de resíduos e favorece o fluxo aerodinâmico.
Operação confortável: Volante dimensionado para exigir baixo torque, facilitando o manuseio manual.

5. Materiais e Opções de Revestimento

Para garantir a compatibilidade com a vasta gama de fluidos industriais, a Valmaster oferece uma diversidade sem precedentes de materiais construtivos. O corpo da válvula pode ser fabricado em diversos metais, incluindo ferro fundido, aço carbono e aço inoxidável. Para aplicações mais agressivas, estão disponíveis revestimentos internos em cauchos naturais e sintéticos, além de polímeros de alta performance.

Os diafragmas, coração da válvula, são produzidos em uma ampla variedade de elastômeros, como Neoprene, Butyl, Nitrílica, Viton e PTFE, cada um formulado para resistir a condições específicas de temperatura, pressão e agressividade química. Quanto às conexões, a linha Tipo A oferece extremos bridados, roscados, para soldar (butt weld) e conexões tipo clamp em aço inoxidável para aplicações sanitárias. Além do acionamento manual, a válvula pode ser facilmente integrada a atuadores lineares pneumáticos ou elétricos, acompanhados de acessórios como posicionadores e chaves fim de curso.

6. Aplicações e Indústrias Atendidas

A versatilidade da Válvula de Diafragma Tipo A permite sua aplicação em praticamente todos os segmentos da indústria pesada e de processos:

Indústria Química: Controle de ácidos, bases e solventes altamente agressivos.
Petroquímica e Petrolífera: Processamento de derivados e fluidos auxiliares.
Mineração: Transporte de lamas, polpas de minério e fluidos com alta carga abrasiva.
Indústria Farmacêutica: Processos que exigem isolamento total para evitar contaminação cruzada.
Indústria Alimentícia: Atendimento a requisitos higiênicos rigorosos em linhas de produção.
Tratamento de Água e Efluentes: Dosagem de produtos químicos e controle de lodo.
Saneamento Básico: Redes de distribuição e tratamento.
Geração de Energia: Sistemas de desmineralização e tratamento de água de caldeira.
Papel e Celulose: Manuseio de licores e polpa de celulose.
Têxtil: Controle de corantes e produtos químicos de tingimento.

7. Manutenção e Troca do Diafragma

Um dos maiores diferenciais competitivos da válvula CIVA é a sua facilidade de manutenção. O design modular permite que a válvula seja dividida em três conjuntos principais: o mecanismo de acionamento (cabeçote), o diafragma e o corpo. Esta arquitetura possibilita que a troca do diafragma — o único componente de desgaste regular — seja feita de forma rápida, bastando soltar os parafusos de união entre o cabeçote e o corpo.

A intercambiabilidade de peças entre diferentes válvulas da mesma bitola reduz drasticamente o tempo de parada de máquina (downtime) e simplifica a logística de manutenção. A Valmaster recomenda a realização de inspeções periódicas no diafragma, cuja frequência deve ser determinada com base na severidade do fluido, temperatura de operação e ciclos de abertura, garantindo assim a continuidade operacional e a segurança da planta.

8. Conclusão

A Válvula de Diafragma Tipo A da Valmaster/CIVA permanece como a solução definitiva para o controle de fluidos desafiadores. Sua combinação única de design angular, isolamento total do mecanismo e facilidade de manutenção torna essa válvula um investimento de alto retorno para qualquer operação industrial que priorize a eficiência e a segurança.

Como fabricante exclusiva no Brasil, a Valmaster assegura não apenas o fornecimento de válvulas completas, mas também o suporte técnico especializado e a disponibilidade imediata de peças originais. Para otimizar seus processos e reduzir custos operacionais, consulte o catálogo técnico detalhado ou entre em contato com nossa equipe de engenharia para uma especificação personalizada.
